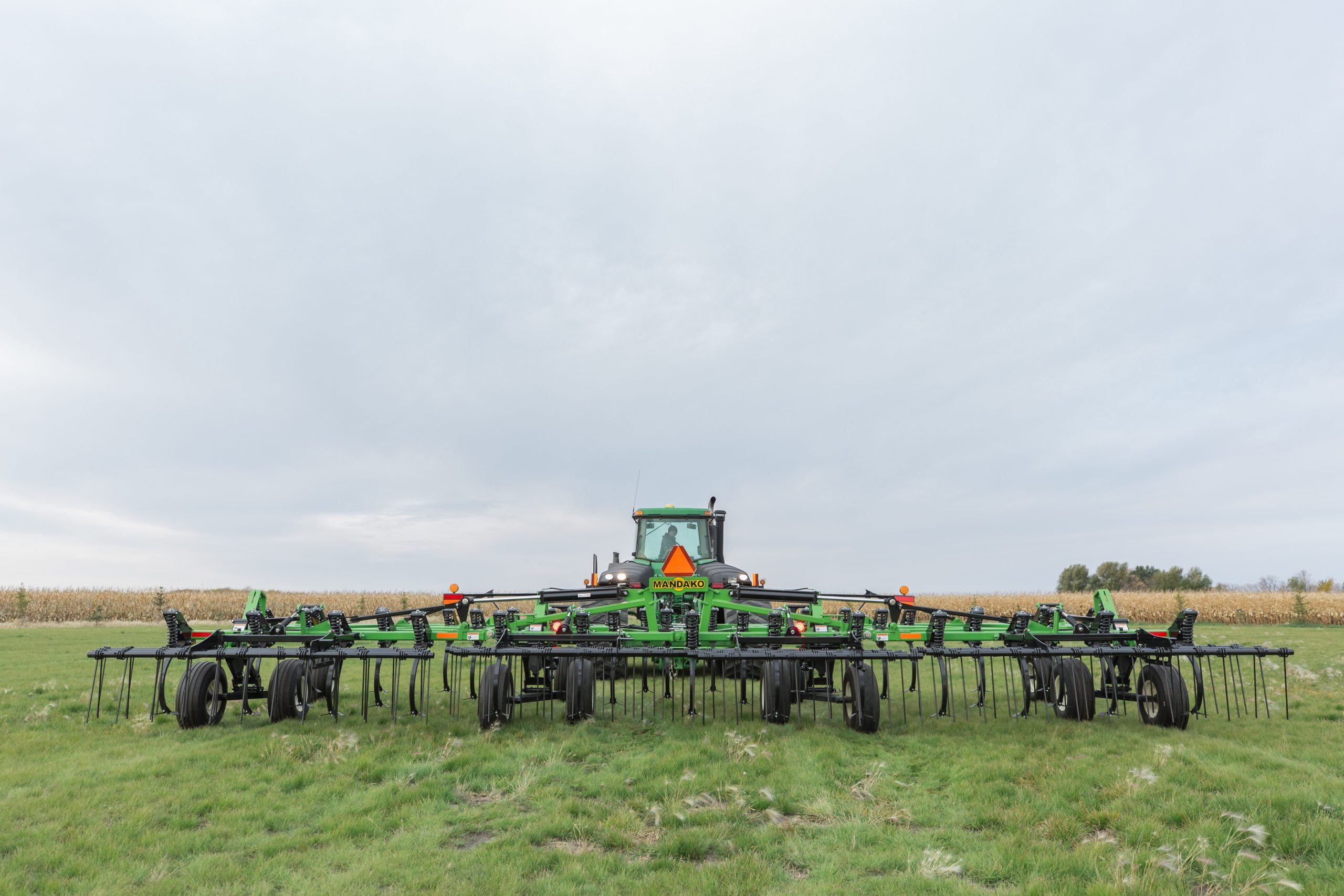

Chisel Flex

Der Chisel Flex ist unser Grubber für die Grundbodenbearbeitung. Wir bauen ihn in Plum Coulee, Manitoba (Kanada), in fünf Arbeitsbreiten von 12,2 bis 19,8 m. Die schweren Zinken stehen im Abstand von 305 mm, und jeder hat eine Überlastsicherung, die ab 360 kg auslöst. Der Grubber arbeitet 3 bis 15 cm tief und lässt die Ernterückstände oben liegen, statt sie einzuarbeiten.

Was der Grubber auf dem Feld macht

Die Zinken brechen die verdichtete Schicht unter der Arbeitstiefe auf und heben den Boden an, ohne ihn zu wenden. Die Ernterückstände bleiben an der Oberfläche. Im Winter halten sie den Oberboden fest, im Frühjahr halten sie die Feuchtigkeit im Boden. Das ist konservierende Bodenbearbeitung: Der Boden ist gelockert, die Rückstände sind noch da.

Zinken und Überlastsicherung

Die schweren Zinken sind 31,8 mm dick und 51 mm breit, stehen im Abstand von 305 mm und arbeiten mit 50° Zinkenwinkel. Jeder Zinken hat eine Überlastsicherung, die bei 360 kg auslöst. Ein Stein hebt einen Zinken an, die übrigen arbeiten weiter. Die Conex-Buchsen am Zinken sind austauschbar. Ein verschlissenes Gelenk ist also eine Ersatzteilbestellung und kein neuer Zinken.

Flexrahmen

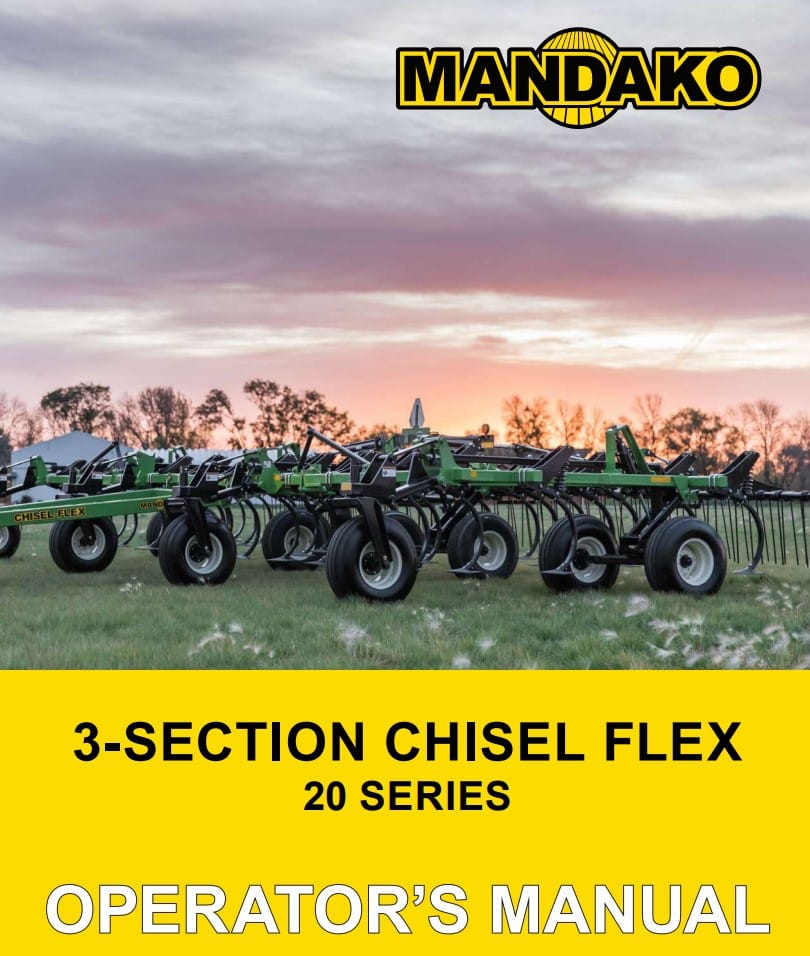

Die Maschine mit 12,2 m hat drei Rahmenteile und 7 Flexgelenke. Die Maschinen mit 14,0 m, 16,8 m, 18,0 m und 19,8 m haben fünf Rahmenteile und 11 Gelenke. Durch die Gelenke folgt der Rahmen dem Gelände, statt Senken zu überbrücken. Die Zinken am Ende des Flügels arbeiten deshalb so tief wie die hinter der Anhängung. Die Tiefe stellen Sie mechanisch ein, den Federdruck der Egge ebenfalls selbst.

Eggen

Hinter den Zinken lässt sich eine schwere Federzinkenegge mit 3 oder 4 Reihen anbauen. Die dreireihige hat 102 mm Zinkenabstand, die vierreihige 76 mm. Die vierreihige hinterlässt eine feinere Oberfläche, macht die Maschine aber schwerer. Zwischen diesen beiden Eigenschaften wählen Sie.

Anhängen und Transport

Serienmäßig hat der Grubber eine Pintle-Anhängung Kat. 3, Kat. 4 gibt es auf Wunsch. Er braucht 2 Hydraulikanschlüsse und 38 l/min bei 124 bar. Ohne Eggen ist er beim Transport 5,9 m breit, 7,5 m lang und 4,9 m hoch. Die Stützräder sind gebremst, die Breitreifen haben die Größe 320/70R15 (12,5L). Die Radnaben sind als 6-Loch (H618) oder 8-Loch ausgeführt.

Größen und Ausstattung

• Chisel Flex 40' (12,2 m): 3 Rahmenteile, Arbeitsbreite 12,2 m, 7 Flexgelenke, 40 Zinken.
• Chisel Flex 46' (14,0 m): 5 Rahmenteile, Arbeitsbreite 14,0 m, 11 Flexgelenke, 46 Zinken.
• Chisel Flex 55' (16,8 m): 5 Rahmenteile, Arbeitsbreite 16,8 m, 11 Flexgelenke, 55 Zinken.
• Chisel Flex 59' (18,0 m): 5 Rahmenteile, Arbeitsbreite 18,0 m, 11 Flexgelenke, 59 Zinken.
• Chisel Flex 65' (19,8 m): 5 Rahmenteile, Arbeitsbreite 19,8 m, 11 Flexgelenke, 65 Zinken.
• Zinken: schwere Zinken, 31,8 mm dick und 51 mm breit, Abstand 305 mm, Zinkenwinkel 50°. Austauschbare Conex-Buchsen am Zinken, Überlastsicherung ab 360 kg, schwimmende Anhängung.
• Arbeitstiefe: 3–15 cm, mechanische Tiefeneinstellung, Federdruck.
• Rahmen: Flexrahmen Super Flex aus Rohr 102 × 102 mm mit 6,4 mm und 9,5 mm Wandstärke, wenige Schmierstellen.
• Eggen: schwere Federzinkenegge mit 3 oder 4 Reihen (auf Wunsch), Zinkenabstand 102 mm bei der dreireihigen und 76 mm bei der vierreihigen.
• Anhängung: Pintle-Anhängung Kat. 3, Kat. 4 auf Wunsch.
• Naben und Bereifung: 6-Loch-Naben (H618) oder 8-Loch-Naben, gebremste Stützräder, Breitreifen 320/70R15 (12,5L).
• Hydraulik: 2 Anschlüsse, 38 l/min bei 124 bar.
• Transportmaße (ohne Eggen): 7,5 m lang, 5,9 m breit, 4,9 m hoch.
• Gewicht: 7.510 kg bis 11.860 kg mit dreireihiger Egge, 7.680 kg bis 12.130 kg mit vierreihiger.
• Traktorleistung: 26–33 PS pro Meter Arbeitsbreite bei 12,2 m, 30–36 PS pro Meter bei den breiteren Maschinen.
• Arbeitsbreiten: 12,2 m | 14,0 m | 16,8 m | 18,0 m | 19,8 m
