Die Storm ist das Gerät von Mandako für die Vertikalbearbeitung des Bodens. Wir bauen sie in Plum Coulee, Manitoba (Kanada), in drei Arbeitsbreiten von 8,2 bis 12,2 m, für Traktoren ab 405 PS. Sie arbeitet mit Scheibensechen von 508 mm (20″) Durchmesser im Abstand von 254 mm, der effektive Schnittabstand beträgt 127 mm. Den Anstellwinkel verstellen Sie während der Fahrt hydraulisch von 0° bis 14°. Das Arbeitsgewicht liegt bei rund 1.190 kg pro Meter Arbeitsbreite.
Was die Storm auf dem Feld macht

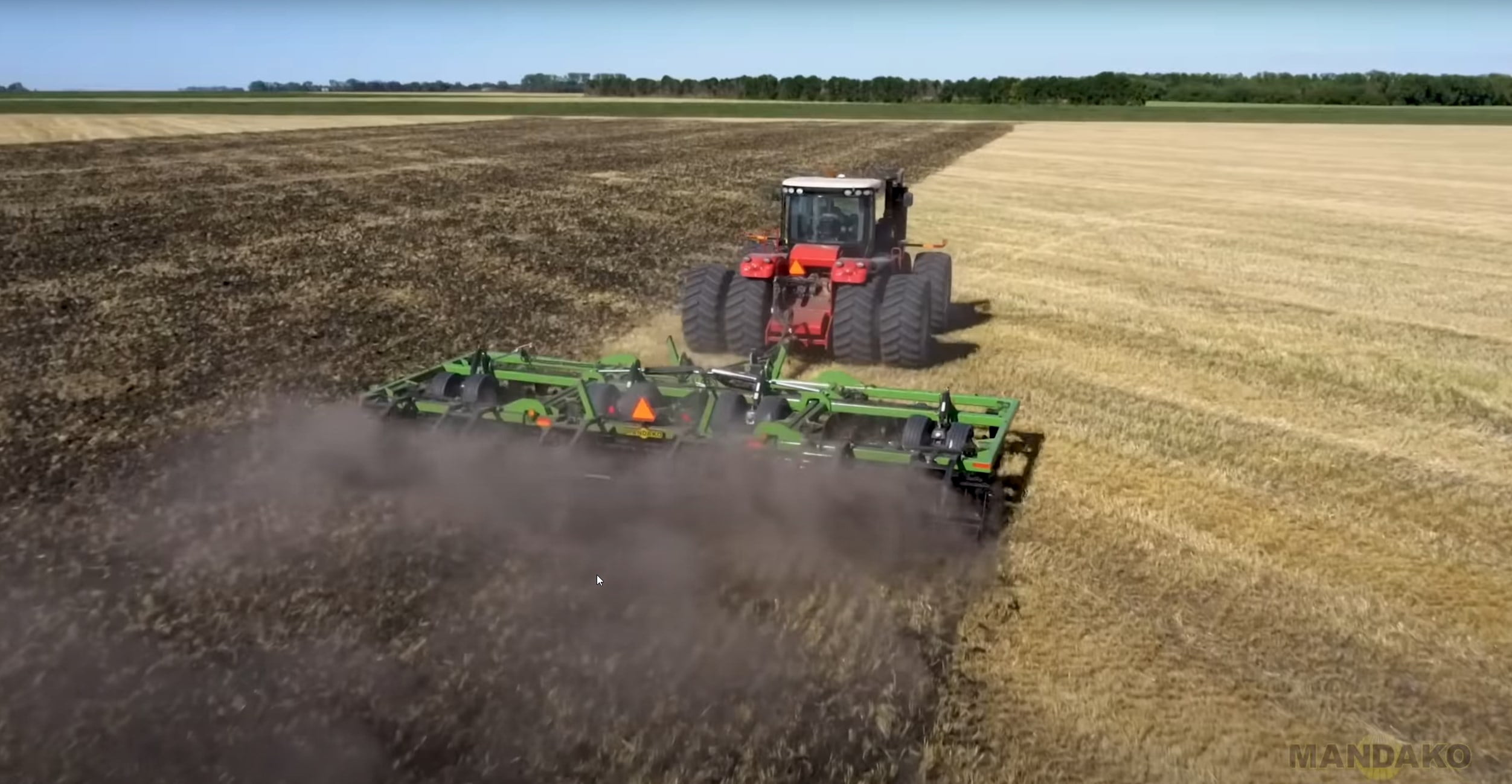

Die Vertikalbearbeitung zerkleinert Ernterückstände und lockert die oberen Zentimeter des Bodens, ohne ihn zu wenden. Die Scheiben arbeiten 3 bis 15 cm tief. Bei 0° schneiden die Seche gerade durch und lassen die Oberfläche fast so, wie sie war. Das ist die Einstellung für ein nasses Frühjahr: Der Boden soll abtrocknen und sich erwärmen, ohne zu verschmieren. Bei 14° bewegen die Scheiben Erde, mischen die Rückstände ein und ebnen Fahrspuren. Das brauchen Sie nach einer starken Raps- oder Maisernte oder wenn Sie einen Schlag im Herbst abschließen. Den Winkel wählen Sie in der Kabine, so ändert sich die Einstellung in derselben Überfahrt mit dem Feld.
Scheiben
Es gibt zwei Scheibenvarianten, beide mit 508 mm (20″) Durchmesser. Die Ingersoll 13W schneidet die Rückstände und mischt sie ein. Die Hohlscheibe bewegt mehr Erde und zerkleinert weniger. Beide sitzen auf einzeln gelagerten Naben mit Dreifach-Lippendichtung. Jede Scheibe lösen Sie mit einer einzigen Schraube. Ein verbogenes Sech tauschen Sie also auf dem Feld und verlieren keinen Tag in der Werkstatt. Wann welche Scheibe passt, erklärt unser Beitrag zur Wahl der Scheiben für die Vertikalbearbeitung.
Rahmen und Überlastsicherung
Der Rahmen besteht aus Vierkantrohr 152 × 152 mm mit 12,7 mm Wandstärke. Die Scheiben sitzen auf schweren Überlastsicherungen mit Schraubenfeder, je zwei Scheiben pro Sicherung. Ein Stein hebt zwei Seche an, die übrigen schneiden weiter. Die Arbeitstiefe stellen Sie an einem Punkt für die ganze Maschine ein. Alle drei Baugrößen (8,2 m, 10,1 m und 12,2 m) klappen als dreiteiliger Rahmen.
Nachläufer
Hinter den Scheiben lassen sich hydraulische Korbwalzen und eine zweireihige Federzinkenegge anbauen. Die Korbwalzen rückverfestigen das Saatbett und zerbrechen Kluten, die Egge verteilt die Rückstände gleichmäßig. Beide stellen Sie aus der Kabine ein.
Anhängen und Transport
Die Zugdeichsel lässt sich zum Abstellen einklappen. Die Hydraulikkupplungen haben farbig markierte Griffe vom Typ Hydra Grip, das Ankuppeln dauert eine Minute. Die Storm braucht vier Hydraulikanschlüsse und 38 l/min bei 124 bar. Die Transportbreite reicht von 4,3 m bei 8,2 m Arbeitsbreite bis 6,4 m bei 12,2 m. Alle Größen stehen in der Tabelle unten.
Größen und Ausstattung
- Arbeitsbreiten: 8,2 m, 10,1 m und 12,2 m. Erforderliche Traktorleistung ab 405 PS (8,2 m) bis ab 600 PS (12,2 m).
- Scheiben: Ingersoll 13W 508 mm (20″) oder Hohlscheibe 508 mm (20″), Abstand 254 mm, effektiver Schnittabstand 127 mm.
- Anstellwinkel: 0–14°, hydraulisch, patentiert, während der Fahrt aus der Kabine verstellbar.
- Arbeitstiefe: 3–15 cm, zentrale Tiefeneinstellung an einem Punkt.
- Rahmen: schweres Rahmenrohr 152 × 152 × 12,7 mm, Arbeitsgewicht rund 1.190 kg/m.
- Überlastsicherung: schwere Überlastsicherung mit Schraubenfeder, 2 Scheiben pro Sicherung; einzeln gelagerte Naben mit Dreifach-Lippendichtung.
- Nachläufer: hydraulische Korbwalzen, zweireihige Federzinkenegge.
- Anhängung: klappbare Zugdeichsel, farbig markierte Griffe Hydra Grip.
- Farben: Grün, Schwarz oder Rot.
- Euro Storm: die zweiteilige Version der Storm für schmale Straßen und strengere Transportvorschriften. Mehr dazu auf der Seite Euro Storm.
| Baugröße | 8,2 m | 10,1 m | 12,2 m |
| Anzahl der Scheiben | 65 | 81 | 97 |
| Anstellwinkel | 0–14° | 0–14° | 0–14° |
| Gesamtlänge in Arbeitsstellung, m | 5,1 | 5,1 | 5,1 |
| Scheibenabstand, mm | 254 | 254 | 254 |
| Arbeitstiefe, cm | 3–15 | 3–15 | 3–15 |
| Effektiver Schnittabstand, mm | 127 | 127 | 127 |
| Rahmenteile | 3 | 3 | 3 |
| Deichsellänge, m | 3,8 | 3,8 | 4,4 |
| Erforderliche Traktorleistung, PS | ab 405 | ab 495 | ab 600 |
| Ölmenge bei 124 bar, l/min | 38 | 38 | 38 |
| Hydraulikanschlüsse | 4 | 4 | 4 |
| Bereifung | 440/55 R18 | 440/55 R18 | 440/55 R18 |
| Gesamtgewicht mit Egge und Korbwalzen, kg | 11.440 | 13.250 | 15.940 |
| Transporthöhe, m | 3,5 | 4,4 | 4,4 |
| Transportbreite, m | 4,3 | 4,3 | 6,4 |
| Arbeitsbreite, m | 8,1 | 10,2 | 12,2 |
Eine Scheibenegge wendet den Boden und arbeitet die Rückstände ein. Die Storm schneidet durch die Rückstände und lässt den Großteil an der Oberfläche. Bei 0° laufen die Seche gerade und öffnen nur einen Schlitz. Bei größerem Winkel mischen und ebnen sie, wenden das Bodenprofil aber trotzdem nicht. Das Feld trocknet im Frühjahr ab und erwärmt sich, und die Rückstände bleiben dort, wo sie den Oberboden festhalten.
Ja. Auf Ton stellen Sie den Winkel steiler und lassen die Hohlscheiben oder 13W-Scheiben die Rückstände zerkleinern und die obere Schicht aufbrechen. Das Arbeitsgewicht von 1.190 kg/m hält die Seche im Boden. Auf Sand fahren Sie näher an 0° und flacher (die Tiefe lässt sich von 3 bis 15 cm einstellen). So schneiden Sie die Rückstände, ohne Boden zu bewegen, den Sie lieber in Ruhe lassen.
Das Rahmenrohr misst 152 × 152 mm bei 12,7 mm Wandstärke. Jede Überlastsicherung trägt zwei Scheiben auf einer Schraubenfeder. Ein Stein hebt zwei Seche an, danach fallen sie zurück, ohne dass sich etwas verbiegt. Die Naben sind einzeln gelagert und haben Dreifach-Lippendichtungen. Eine Scheibe tauschen Sie mit einer Schraube.
Ab 405 PS für 8,2 m Arbeitsbreite, ab 495 PS für 10,1 m und ab 600 PS für 12,2 m. Dazu kommen vier Hydraulikanschlüsse und 38 l/min bei 124 bar. Das Gesamtgewicht mit Egge und Korbwalzen liegt zwischen 11.440 kg und 15.940 kg. Prüfen Sie deshalb die zulässige Stützlast und Hinterachslast Ihres Traktors.
Nein. Die Storm mit 8,2 m läuft hinter 405 PS, die mit 12,2 m braucht 600 PS. Alle drei Größen haben dieselben Scheiben, Überlastsicherungen, Rahmenrohre und Optionen, die kleine Maschine ist also nicht leichter gebaut. Wählen Sie die Arbeitsbreite nach Ihrem Traktor und Ihrer Fläche. Wenn Sie in einer Überfahrt ein fertiges Saatbett wollen, ergänzen Sie Korbwalzen oder Egge.
